蓝宝石加热历史

蓝宝石加热和未加热，一直是这个宝石受到争议的问题，也让很多喜爱宝石的人迷惑。我们来了解一下蓝宝石的加热历史。

低温加热去除红宝石 /粉色蓝宝石中的蓝色调。

学者贝鲁尼（公元973-1050年）描述了一种加热炉，当时设计是为了熔化50米斯卡尔约212克黄金。黄金的熔点为1064摄氏度，因此我们知道炉子可以加热到1100摄氏度或更高的温度。而且我们可以确定这个加热过程是有效果有，因为这个加热也是现在宝石处理中中红宝石 、粉色蓝宝石所做的。

斯里兰卡拉特纳普勒的工匠在用古老的吹管加热技术，根据公元1045年贝鲁尼的描述，该温度达到了黄金熔点1064摄氏度。

低温800~1200摄氏度加热使蓝色变浅。

对产自昆士兰州（澳大利亚）深蓝色玄武岩蓝宝石进行低温加热，使其颜色变浅。该工艺后来被应用于加热所有深蓝色的蓝宝石，而且延续至今。这种技术很难被检测出来。因为很多宝石在到达地球表面过程中已经在玄武岩浆中经历了自然加热.

玄武岩类马达加斯加蓝宝石在空气中加热到950摄氏度10个小时左右前（左）和之后（右），颜色有了明显的减淡。

GIA的报告中称有一颗自称来自泰国的蓝宝石，该蓝宝石显示出了微弱的铁光说，并显示出了不寻常的白垩短波紫外线荧光。我们现在已经清楚，这种荧光通常和高温加热geuda型变质蓝宝石有关（1966年）

根据目前所知的情况，这应该是对低铁变质蓝宝石进行高温加热的早期尝试。

火炉（1500摄氏度）用于把斯里兰卡geuda蓝宝石转化成蓝色。添加氧气让温度达到溶解金红石。在大多数情况下，该过程中还涉及还原气氛中的氢扩散。

到了20世纪70年代末，这种加热一直在市场上盛行，很多买家并不知道自己购买的是加热过的宝石。因此在20世纪80年代，业内人士把这个加热方式称为传统加热，虽然这个加热方式还不到20年，而且和前面所说的低温加热完全不同。

纽约的美国宝石实验室（AGL）是第一个开始披露这种加热处理的实验室。直到20世纪 80年代末，其它实验室才开始效仿。

• 这是对早期加热流程的优化吗？是的。
• 它是从外部插入发色团吗？不是。
• 它能重新结晶或修复宝石的裂痕吗？有时能
• 是否需要单披露？ 不需要

钛晶格扩散（称为表面扩散）蓝宝石进入市场。虽然最初由一家大型瑞士公司出售，但这些蓝宝石很快就被识别出来，并且几乎没有进入过市场。

几乎无色的蓝宝石，经过钛（TI）晶格扩散处理。它被切开以后发现TI发色团的渗透。

• 这是对早期加热流程的优化吗？是的。
• 它是从外部插入发色团吗？是的。
• 是否需要单披露？ 不需要

用电的马弗炉引入了氧化气氛，可以更好的控制气氛和温度；氧化气氛可以将许多斯里兰卡的蓝宝石从淡蓝色变成鲜黄色和橙色。（1982年）

• 这是对早期加热流程的优化吗？是的。
• 它是从外部插入发色团吗？不是。
• 是否需要单披露？ 不需要

在加热过程中添加助熔剂，可以让裂纹愈合。1991年在孟苏发现红宝石后，这种材料就一直充斥市场。

• 这是对早期加热流程的优化吗？是的。
• 它是从外部插入发色团吗？不是。
• 它能重新结晶或修复宝石的裂痕吗？是的。
• 是否需要单披露？ 需要。

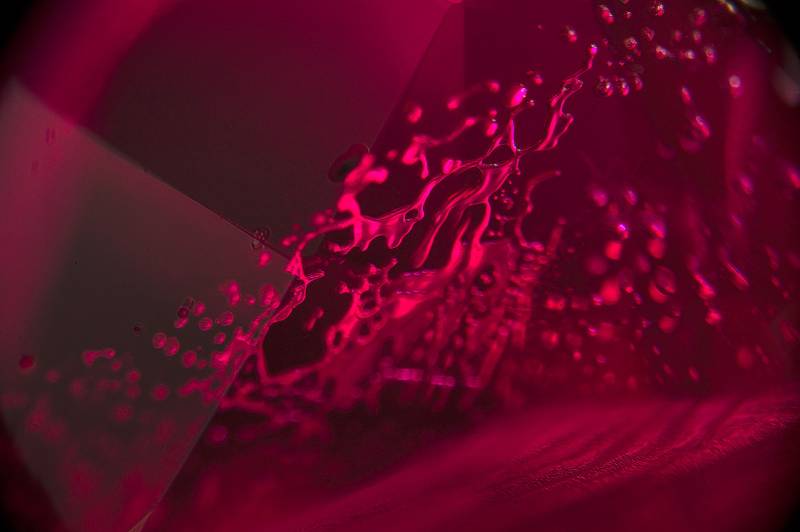

缅甸孟苏的修复红宝石上的助熔齐修复后的指纹。助熔剂充当熔剂，溶解红宝石的裂隙壁 ，并将现在的合成刚玉重新沉积在裂隙中，将其修复闭合。由于这种处理涉及到红宝石再结晶，需要单独披露。如果相同过程在不添加助熔剂的情况下发生，就不需要披露。

铍扩散的刚玉逐渐进入市场，该工艺后来被出售，导致2001年铍扩散的材料大量涌入。宝石学家在2002年初发现了原因（Emmett¹⁾ 等人,2003年）

• 这是对早期加热流程的优化吗？是的。
• 它是从外部插入发色团吗？是的。
• 它能重新结晶或修复宝石的裂痕吗？是的。
• 是否需要单披露？ 是的，需要。

上图：斯里兰卡geuda蓝宝石在高温 1500摄氏度加热前后。
下图：马达加斯加蓝宝石在高温1700摄氏度加热前后，并加入了铍元素。这种方式需要特别披露，而且某些宝石可能重新切割后会导致颜色褪色。

较长的加热时间可以更好的调整宝石最终的颜色。宝石处理者可以行进大量实验来改进他们的工艺，最终导致了Punsiri危机，斯里兰卡的加热宝石最初被怀疑存在潜在的问题，但后来被证明，只是一种标准加热的复杂变体。

• 这是对早期加热流程的优化吗？是的。
• 它是从外部插入发色团吗？不是。
• 它能重新结晶或修复宝石的裂痕吗？有可能。
• 是否需要单披露？ 不需要。

在发现铍扩散现象后不久，宝石学家在加热的蓝宝石中发现了一些不寻常的分区图案。这些图案可以追溯到斯里兰卡的Punsiri Tennakoon烤炉。经过大量研究，这不过是加热过程中的复杂变化，并不需要另外披露。

铍扩散到蓝色蓝宝石中，让宝石颜色变浅。这种材料慢慢渗透到了市场，因为它需要更复杂 的设备来识别（Emmett等人 2003年）。

• 这是对早期加热流程的优化吗？是的。
• 它是从外部插入发色团吗？是的。
• 它能重新结晶或修复宝石的裂痕吗？有时能。
• 是否需要单披露？ 是的，需要。

经过高压高温处理的蓝宝石进入市场，这些宝石开始慢慢出现在市场上。

• 这是对早期加热流程的优化吗？是的。
• 它是从外部插入发色团吗？不是。
• 它能重新结晶或修复宝石的裂痕吗？有可能。
• 它有耐久性问题吗？ 没有。
• 是否需要单独披露加压（除了加热外）？目前还没有确认这个问题。

GIA的研究展示了12颗蓝宝石样品在加热至特定温度之前和之后的对比。大多数样品在加热至大约在900-1000°C 后开始变浅，宝石的颜色在 1300°C 左右再次加深。加热至 1500°C 后，许多宝石的颜色变得更加深。
